Détails sur le produit:
Conditions de paiement et expédition:
|
Nom du produit: | Chambre de plain-pied d'essai concernant l'environnement de panneau | Matériau: | Plaque d'acier inoxydable (SUS 304) |
---|---|---|---|
Contrôleur: | Ecran LCD tactile | Examinez la taille: | 4800*2100*4300mm |
modèle frais: | Refroidi à l'eau | Alimentation: | C.A. 380±10%50Hz |
Surligner: | Promenade dans la chambre à atmosphère contrôlée,promenade dans la chambre d'humidité |

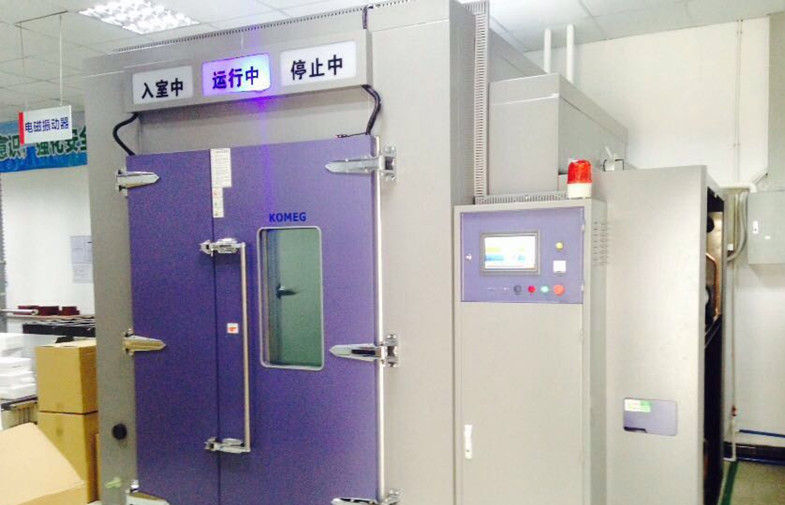

Lambrissez la chambre de plain-pied d'essai concernant l'environnement pour examiner le grand spécimen (véhicules, modules photovoltaïques, antennes de satellites, etc.
Applications
La promenade dans la chambre d'essai sont employées pour différents types d'essai tel que l'évaluation de prototype, la recherche et l'essai de mise au point, l'essai de production, l'essai d'effort accéléré, l'essai de fiabilité, l'analyse d'échec, et n'importe quelle autre application où la simulation environnementale est nécessaire.
1. Tous les systèmes de plain-pied de pièce
Une chambre de plain-pied de KOMEG sert de zone d'essai à de grands composants, assemblées, et produits finis dans élém. élect. et l'électronique, espace, batteries et automobiles, etc. KOMEG fabrique les chambres de plain-pied statiques et les chambres de plain-pied dynamiques et peut être configuré comme chambre de la température ou chambre d'humidité de la température.
Les chambres de plain-pied de la température de KMHW-séries et d'essai de climat sont particulièrement développées pour de grands spécimens d'essai. La taille et la conception sont chargement optimal des spécimens d'essai. La construction et la variabilité dans la taille et l'équipement modulaires est idéalement application forspecific.
2. Paramètres techniques principaux
CARACTÉRISTIQUES | |||||||
Modèle | KMHW- | ||||||
4 | 6 | 8 | 13 | 17 | 21 | ||
Volume (³ de m) | 9 | 12,9 | 16,8 | 16,8 | 35,2 | 43,3 | |
Dimensions intérieures | W (millimètre) | 2100 | 3000 | 3900 | 3000 | 3900 | 4800 |
H (millimètre) | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | |
D (millimètre) | 2050 | 2050 | 2050 | 4300 | 4300 | 4300 | |
Dimensions extérieures | W (millimètre) | 3250 | 4160 | 5050 | 5050 | 5050 | 5950 |
H (millimètre) | 2350 | 2350 | 2350 | 2350 | 2350 | 2350 | |
D (millimètre) | 2250 | 2250 | 2250 | 2250 | 4500 | 4500 | |
Système de contrôle | La température et système de contrôle équilibrés d'humidité | ||||||
Temp. gamme | Maximum : 80ºC, 120ºC ; Minimum : - 60ºC, - 50ºC, - 40ºC, - 30ºC, - 20ºC, - 10ºC, 0ºC | ||||||
Humidité relative | 10%, 20%, 30%~95% | ||||||
Temp. constance | ±0.5ºC | ||||||
Constance d'humidité | ±2.5%R.H | ||||||
Temp. uniformité | ±2.0ºC | ||||||
Uniformité d'humidité | ±5.0%R.H | ||||||
Réchauffez le temps | +20ºC~+80ºC, à moins de la minute 60 | ||||||
Tirez le temps d'arrêt | +20ºC~-55ºC -40ºC-20ºC-10ºC, à moins minute de 120 ou 90 ou 60 | ||||||
Matériel intérieur | Plaque d'acier inoxydable (SUS 304) | ||||||
Matériel extérieur | Cuit au four peignant l'acier inoxydable en acier ou (SUS304) | ||||||
Matériel d'isolation | Mousse de polyuréthane rigide | ||||||
Taille de porte (millimètres) | Aile simple : W800*H1800 ; Double aile : W1600*H1800 ; | ||||||
Dispositifs de sécurité (standard) | Aucun briseur de fusible, au-dessus de la chaleur de pressureover et au-dessus de la protection actuelle pour le compresseur, au-dessus de la protection de la température, au-dessus de la protection de charge pour le ventilateur, protection contre la chaleur sèche |
||||||
Accessoires standard | Vue window*1, port de câble (portΦ50mm) *1, chambre lamp*1, indicateur | ||||||
Système de réfrigération | Refroidi à l'eau | ||||||
Système de réfrigération semi-hermétique de compresseur, d'étape unique ou de cascade | |||||||
Réfrigérant libre de CFC (HFC-507 et HFC-23) | |||||||
Contrôleur | Panneau | affichage d'écran tactile, chinois ou d'anglais de l'affichage à cristaux liquides 7-inch sélectionnable | |||||
Modèle d'opération | Fonctionnement de point de programme ou de difficulté | ||||||
Capacité de stockage | 120 programmes, 1200steps, tout répètent 999 cycles, cycles de la répétition 99 de partie | ||||||
Exactitude | Temp. : 0,1% d'humidité du chiffre F.S±1 : 0,1% du chiffre F.S±1 | ||||||
Entrée | Temp. : pt-100, humidité : pt-100 ou ~5V DCV | ||||||
Comm.port | RS-232 ou RS-485 (Softawre est option) | ||||||
Temp ambiant. | +5ºC~+35ºC | ||||||
Méthode de câblage | C.A. 380±10%50Hz, 3 fils des fils +Ground de la phase 4 | ||||||
Note : 1. Nous nous réservons le droit de changer des caractéristiques sans préavis | |||||||
tailles 2.Customized et configurations disponibles |
3. Construction de plain-pied de pièce :
Des salles sont construites avec de la langue en métal d'acier inoxydable et des panneaux sectionnels de cannelure. Une salle assemblée a des périmètres en acier continus pour juger des panneaux étroitement en place.
Les caractéristiques de panneau incluent :
1) isolation 100%
2) Poids léger pour la manipulation facile – le poids moyen du plus grand panneau est de 84 livres.
3) Goupilles d'alignement pour l'ajustement précis.
4) Les courroies en acier relient les oreilles de verrouillage aux chevilles de verrouillage des bords opposés des panneaux.
5) les serrures Came-actionnées assurent des ajustements serrés et adaptent à l'assemblée/au démontage fréquents pour replacer ou agrandir la salle.
Caractéristiques
Client sans réservation, type drive-in
Intérieur d'acier inoxydable (ou galvanisé pour l'épargne)
Painted a galvanisé l'acier extérieur pour la longue durée
Des portes de service de CARTE sont articulées (aucun outil ou levage)
Facile d'accès aux composants
Circuit de génération fiable de vapeur pour des applications d'humidité
Radiateurs électriques engainés pour la sécurité et la fiabilité
Les palettes réglables dans le gril d'approvisionnement permettent la direction du flux d'air comme nécessaire
matériel de la conservation 1.Heat, nous employons la mousse à haute intensité d'unité centrale avec du coton ignifuge de fibre de verre de matériel et de haute densité, qui peut assurer l'uniformité haut précise et meilleure et éviter la déperdition d'énergie inutile. En attendant, notre conception peut mieux assurer la sécurité de personnel en actionnant une chambre de plain-pied.
Température ambiante froide | Épaisseur de mur et de preuve de chambre froide |
5 - 15 degrés Celsius | 75mm |
-15 - 5 degrés Celsius | 100mm |
-20 - -15 degré Celsius | 120mm |
-30 - -20 degré Celsius | 150mm |
Inférieur -30 le degré Celsius | 200mm |
2. La grande conception de vitrail, l'angle de visualisation dans toutes les directions, le film électrique creux d'électrodéposition et l'anti-condensation conçoivent ; la LED intégrée s'allume pour faciliter l'état témoin d'essai d'observation en temps réel au cours de l'essai ; conception de porte à deux battants, la grande porte en verre intérieure avec main-dans des trous pour l'opération commode.
3. La qualité matérielle de la boîte intérieure est SUS304 # acier inoxydable monté importé, et la boîte externe est plaque d'acier et le processus de peinture applique la technologie de revêtement d'automobile. Le corps de boîte est forme traitée utilisant la machine de développement de Triumph, sa forme est gentille et ordonnée.
4. Displayer polychrome de grande taille d'écran tactile d'affichage à cristaux liquides, opération simple, facile d'éditer des programmes. PID avec la fonction de calcul automatique ; fonction, message d'échec d'exposition et solutions auto-diagnostiques de tir d'échec point par point.
5. Une interface de communication RS-232 et RS-485, enregistreur assorti, expansibilité forte. Nous soutenons également à télécommande par le PC par l'intermédiaire du (recommandé) de wifi ou de fil.
Normes mises en application et répondues
GB-2423. 1-89 essai (IEC68-2-1) A : Essai de basse température
GB-2423. 2-89 essai (IEC68-2-2) B : Essai à hautes températures
GJB360. 8-87 (MIL-STD.202F) essai à hautes températures de durée de fonctionnement
GBJl50. (MIL-STD-810D) essai 3 à hautes températures
GJBl50. (MIL-STD-810D) essai de la basse température 4
GB2423. 3-93 essai (IEC68-2-3) Ca : méthode pour l'essai de chaleur humide équilibré
GB2423. 4-93 DB de l'essai (IEC68-2-30) : Essai humide d'alternative de la chaleur
GJBl50. 9-93 essai de chaleur de l'humidité (MIL-STD-810D)
Caractéristiques
Représentation de haute qualité et de fiabilité ;
Contrôleur : Contrôle d'écran tactile, de paramètre et de programme ;
Le prix concurrentiel et 12 mois libèrent la garantie de pièces.
4. Exposition de plain-pied de pièce
