Chambre de choc thermique de la température de ciel et terre pour des essais de performances de l'électronique |
Détails sur le produit:
Conditions de paiement et expédition:
|
Application: | D'intérieur, laboratoire, centre de essai dans l'industrie de LED | Haute température Chambre: | +60~200℃ |
---|---|---|---|
Temps de conversion: | minute 3 | Volume interne: | LITRES |
Examinez le Temp de chambre. Gamme: | -40ºC~+150ºC | Méthode de refroidissement: | Refroidi à l'eau |
Surligner: | Température chambre de Test choc,Chambre de choc thermique |

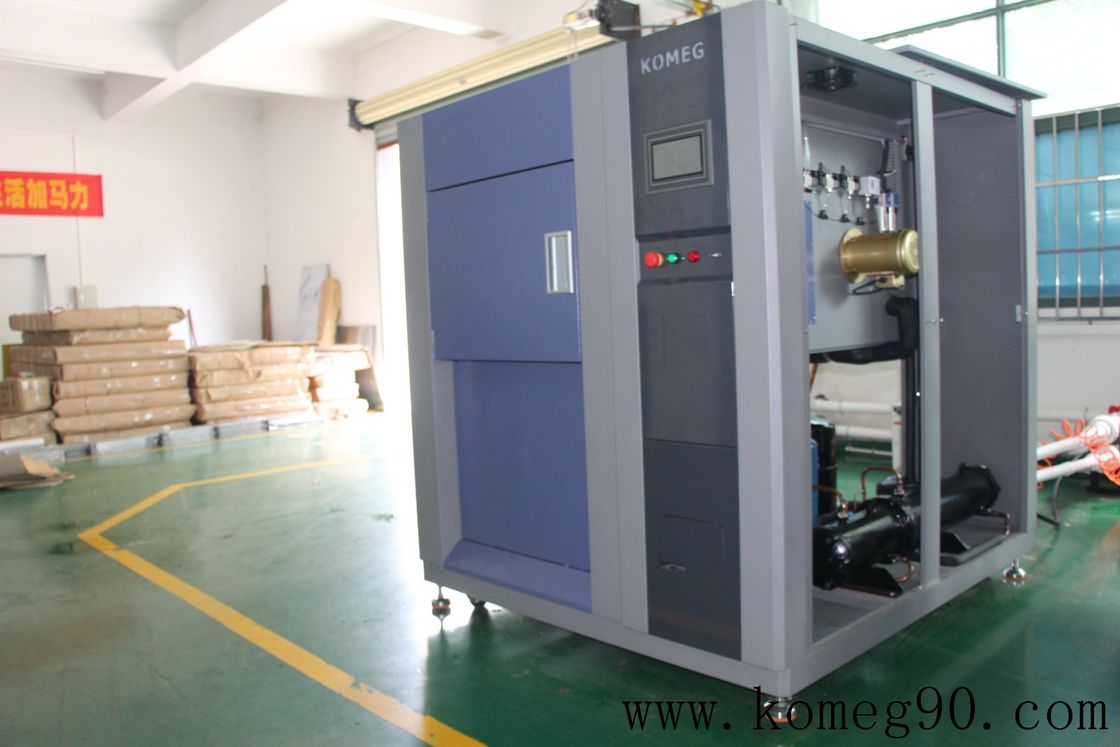

Chambre d'essai de choc thermique à écran tactile programmable
Introduction: chambre de test de choc thermique utilisée pour tester la structure du matériau ou le matériau composite dans
instant par les températures extrêmement élevées et très continue environnement de température très basse qui peut
supporter le degré d'ordre dans les plus brefs délais pour tester sa dilatation et sa contraction thermiques
causés par des modifications chimiques des dommages physiques. Le applicable le matériel objet, y compris les métaux, plastiques,
caoutchouc, électronique, etc., peuvent être utilisés comme base de l’amélioration ou de la référence de son produit.
Vous trouverez ci-dessous les différences entre les chambres de choc thermique à 3 et 2 zones :
Chambre de choc thermique à 3 zones:
trois chambres au total: espace d’essai, haute temp. chambre et basse température chambre;
Avantage: légère limitation du poids de l'échantillon, maintien de l'échantillon, possibilité de réduire l'impact sur les échantillons en le déplaçant, utilisable pour les tests en charge.
Comparé au type à 2 zones, taux d'échec relativement faible, faible coût.
Inconvénient: temps de conversion long
Chambre de choc thermique à 2 zones:
seulement deux chambres: haute température. Chambre et basse température chambre
Avantage: temps de conversion court, espace réduit
Inconvénient: échantillon de test en mouvement. la taille des échantillons de test est limitée par la taille du panier
1. Introduction de la chambre de choc thermique :
1.2 Norme correspondante:
Méthode d'essai 1 GB / T2423.1-1989 à basse température
2 GB / T2423.2-1989 méthode d'essai à haute température
3 GB / T2423.22-1989 test de température de changement
4 test d'impact de la température GJB150.5-86
5 test d'impact de la température GJB360.7-87
6 Essai de résistance aux chocs thermiques GJB367.2-87 405
1.3 KOMEG propose plusieurs configurations de chambres de choc thermique capables de répondre à une grande variété de besoins en matière de test.
La chambre verticale à deux zones comporte des zones chaudes et froides pouvant être contrôlées indépendamment.
La chambre de choc thermique horizontale à trois zones utilise des zones contrôlées pour les températures chaudes, ambiantes et froides.
Les chambres de choc thermique double usage de KOMEG sont conçues avec des zones chaudes au-dessus et au-dessous de la zone froide et un support de produit à deux compartiments qui déplace simultanément les produits entre les zones chaude et froide.
2. Plus d'informations sur les produits KOMEG à connaître
2.1 Caractéristiques du système de réfrigération
1. Importez le compresseur, réduisez le bruit de fonctionnement, améliorez les performances;
2.La standardisation du module d'unité. Configurez le manuel de la langue de pliage, assurez-vous que make unit. La ligne de refroidissement adopte un processus de langage de pliage avancé, assure une réfrigération précise et uniforme;
3.Le fonctionnement du système de réfrigération adopte un contrôle intelligent, la consommation d'énergie est petite, toutes les pièces de réfrigération adoptent une célèbre marque internationale, qualité assurée pour un fonctionnement stable à long terme.
Fabrication 4.Modular, facilité d'installation, de réparation et d'entretien; Le condenseur refroidi par air de l’unité de réfrigération ajoute le filet de filtration, assure le fonctionnement normal;
Ajustement de la capacité de refroidissement 5.Intelligent, bon effet de contrôle. Large gamme de charge.
2.2 Caractéristiques de la structure
Matériau du mur: Tôle d'acier au carbone de qualité supérieure, traitement de pulvérisation de couleur électrostatique de surface
Matériau de la paroi intérieure: Plaque en acier inoxydable SUS304
Matériau isolant du corps: Mousse de polyuréthane rigide + fibre de verre
Matériau d'isolation de porte: Mousse de polyuréthane rigide + Fibre de verre
2.3 Matériel:
Matériau intérieur: plaque en acier inoxydable SUS304 #
Matériau extérieur: plaque d'acier peinte au four ou acier inoxydable SUS304 #
Matériau d'isolation: Mousse de polyuréthane rigide et laine de verre
3. Pourquoi KOMEG sera votre meilleur choix?
Le système de contrôleur comporte:
Contrôleur centralisé, enregistreur, contrôleur de triade d'ordinateur;
1. Fournir un port USB, une interface R485, un téléchargement USB;
2. Une grande capacité peut économiser 13450 segments, avec une durée de fonctionnement extrêmement longue de 530 heures par segment.
3. La boucle de programme peut être 32 000 fois, la petite boucle 32 000 fois;
4. Grand stockage intégré, peut stocker des données de calendrier sur 90 jours, courbe historique (lorsque l'échantillon est d'une minute)
5. Soutenir l'anglais, le chinois et ainsi de suite.
4. Spécifications
Modèle |
| |||||||||||
70A | 130A | 226A | 360A | 500A | ||||||||
Poids de test (kg) | 5 | 5 | 5 | 5 | dix | |||||||
Taille intérieure | W (mm) | 410 | 520 | 610 | 710 | 810 | ||||||
H (mm) | 560 | 670 | 770 | 830 | 710 | |||||||
D (mm) | 410 | 520 | 610 | 770 | 860 | |||||||
Taille du panier | W (mm) | 300 | 410 | 510 | 610 | 710 | ||||||
H (mm) | 300 | 410 | 510 | 730 | 610 | |||||||
D (mm) | 300 | 410 | 510 | 510 | 730 | |||||||
Basse température chambre | -55ºC ~ -10ºC | |||||||||||
Temps de pré-refroidissement | + 20ºC ~ -55ºC, dans les 60 min | |||||||||||
Tester. chambre | -40ºC ~ + 150ºC | |||||||||||
Haute température. chambre | + 60ºC ~ + 200ºC | |||||||||||
Temps de préchauffage | + 60ºC ~ + 200ºC, dans les 25 minutes | |||||||||||
Le temps de récupération | Exposition à hautes températures 30 min | |||||||||||
Exposition à basse température 30 min | ||||||||||||
Temps de récupération dans les 3 minutes | ||||||||||||
Dispositif de sécurité | Pas de fusible, protection contre la surpression, la surchauffe et les surintensités pour compresseur, protection contre la surchauffe, protection contre la surcharge pour ventilateur, protection contre la chaleur sèche | |||||||||||
Accessoire standard | Port de câble (port 50mm) * 1, tablettes * 2 | |||||||||||
Matériel intérieur | Plaque en acier inoxydable (SUS 304) | |||||||||||
Matériau extérieur | Acier cuit au four ou acier inoxydable (SUS304) | |||||||||||
Matériau d'isolation | Mousse de polyuréthane rigide + laine de verre | |||||||||||
Système de refrigération | Refroidi à l'eau | |||||||||||
Compresseur semi-hermétique, système de réfrigération en cascade, Réfrigérant sans CFC (HFC-507 et HFC-23) | ||||||||||||
Manette | Panneau: écran tactile LCD de 7 pouces, affichage chinois ou anglais sélectionnable | |||||||||||
Modèle d'opération: programme ou point fixe en cours d'exécution | ||||||||||||
Capacité de mémoire: 120 programmes, 1 200 pas, tous les 999 cycles répétés, 99 cycles répétés. | ||||||||||||
Précision: Température: 0,1% de FS ± 1 chiffre Humidité: 0,1% de FS ± 1 chiffre | ||||||||||||
Entrée: Température: pt-100 Humidité: pt-100 ou 5V DCV | ||||||||||||
Temp ambiante | + 5ºC ~ + 35ºC | |||||||||||
Puissance | CA 380 ± 10 50Hz, triphasé 4 fils + fils de terre | |||||||||||
Note 1. Nous nous réservons le droit de modifier les spécifications sans préavis. 2. Dimensions et configurations personnalisées disponibles |
