Chambre programmable d'essai de choc thermique de contrôle d'écran tactile d'affichage à cristaux liquides pour l'essai de l'électronique



Chambre programmable de choc thermique de contrôle d'écran tactile d'affichage à cristaux liquides pour l'essai de l'électronique







1.  Aperçu de chambres de choc thermique :



La chambre d'essai de choc thermique est équipement d'essai requis dans le métal, le plastique, le caoutchouc, l'électronique et d'autres industries. Elle est employée pour examiner le degré matériel de tolérance de structure ou de matériau composite une fois exposée immédiatement dans extrêmement à hautes températures et extrêmement - environnement de basse température sans interruption, de sorte que quel produit chimique ou dommages physiques dus à la dilatation thermique et à la contraction peut être détecté dans le temps le plus court.









2. les caractéristiques des chambres de choc thermique de KOMEG :



1. Chauffez le matériel de conservation, nous emploient la mousse d'unité centrale et le coton à haute intensité de fibre de verre de haute densité, qui peuvent assurer l'uniformité haut précise et meilleure et éviter la déperdition d'énergie inutile. En attendant, notre conception peut mieux assurer la sécurité de personnel en actionnant une chambre de plain-pied.



2. Matériel intérieur de mur et de logement :

Pour de petits modèles standard, utilisez généralement le mur intérieur de l'acier inoxydable #304 1.0mm, logement de l'acier inoxydable #304 1.2mm ;

Pour de plus grands modèles, ou certains adaptés aux besoins du client avec les besoins spéciaux, nous utilisons le mur intérieur de l'acier inoxydable #304 1,5 3.0mm, logement de l'acier inoxydable #304 plus de 1.5mm ;



3. La qualité matérielle de la boîte intérieure est SUS304 # acier inoxydable monté importé, et la boîte externe est plaque d'acier et le processus de peinture applique la technologie de revêtement d'automobile. Le corps de boîte est forme traitée utilisant la machine de développement de Triumph, sa forme est gentille et ordonnée.



4. Displayer polychrome de grande taille d'écran tactile d'affichage à cristaux liquides, opération simple, facile d'éditer des programmes. PID avec la fonction de calcul automatique ; fonction, message d'échec d'exposition et solutions auto-diagnostiques de tir d'échec point par point.



5. Une interface de communication RS-232 et RS-485, enregistreur assorti, expansibilité forte. Nous soutenons également à télécommande par le PC par l'intermédiaire du (recommandé) de wifi ou de fil.









3.  Sont ci-dessous les différences entre la zone 3 et 2 répartissent en zones la chambre de choc thermique :



chambre du choc 3-zone thermique :

chambre trois au total : examinez l'espace, à hautes températures. chambre et à basse température. chambre ;

Avantage : la légère limitation pour le poids de témoin d'essai, l'échantillon d'essai gardent toujours, ceci peut ramener l'impact aux échantillons en le déplaçant, peut être employée pour l'essai de sur-charge.

Comparé au type de 2 zones, taux d'échec relativement bas, coût bas.

Inconvénient : long temps de conversion



chambre du choc 2-zone thermique :

seulement deux chambres : à hautes températures. Chambre et à basse température. chambre

Avantage : temps court de conversion, le plus petit espace requis

Inconvénient : examinez le déplacement d'échantillon. la dimension des échantillons d'essai est limitée par la taille de panier









3. Spécifications



(1) série de KTS-A



Modèle		Série de KTS-A
		72A	100A	150A	200A	252A	300A	480A
Taille intérieure (millimètres)	W	450	500	600	670	700	800	800
	H	400	450	500	600	600	600	800
	D	400	450	500	500	600	650	750
Taille extérieure (millimètre)	W	1490	1540	1640	1720	1750	1850	1850
	H	1790	1840	1890	2000	2000	2000	2200
	D	1600	1700	1830	1850	1930	1980	2500
Examinez le poids		5	10	12	15	18	20	20
Chambre à basse température		-55ºC~-10ºC, temps pré de refroidissement : minute du ≤ 60 de +20ºCto-55ºC
Examinez la chambre		-40ºC~+150ºC
Chambre à hautes températures		+60ºC~+200ºC, à moins de 20 minute, préchauffant le temps
Temps de transition		≤15S
Temps de rétablissement		Minute à hautes températures de l'exposition 30 pour atteindre et stabiliser le temp chaud requis de l'échantillon d'essai
		Minute à basse température de l'exposition 30 pour atteindre et stabiliser le temp froid requis de l'échantillon d'essai
		minute du ≤ 5
Temp ambiant.		+5ºC~+35ºC
Puissance		C.A. 380±10% 50Hz, 3 la phase 4 câble des fils de +Ground



(2) série de KTS-B



Modèle		Série de KTS-B
		72B	100B	150B	200B	252B	300B	480B
Taille intérieure (millimètres)	W	450	500	600	670	700	800	800
	H	400	450	500	600	600	600	800
	D	400	450	500	500	600	650	750
Taille extérieure (millimètre)	W	1490	1540	1640	1720	1750	1850	1850
	H	1790	1840	1890	2000	2000	2000	2200
	D	1600	1700	1830	1850	1930	1980	2500
Examinez le poids (les kilogrammes)		5	10	12	15	18	20	20
À basse température. chambre		-70ºC~-10ºC, temps pré de refroidissement : +20ºC~-70ºC, minute du ≤ 60
Essai. Chambre		-55ºC~+150ºC
À hautes températures. la température de chambre		+60ºC~+200ºC, préchauffant le temps : minute ≤20
Temps de transition		≤15S
Temps de rétablissement		Minute à hautes températures de l'exposition 30 pour atteindre et stabiliser le temp chaud requis de l'échantillon d'essai
		Minute à basse température de l'exposition 30 pour atteindre et stabiliser le temp froid requis de l'échantillon d'essai
		minute du ≤ 5
Temp ambiant.		+5ºC~+35ºC
Puissance		C.A. 380±10% 50Hz, 3 fils des fils +Ground de la phase 4



(3) série de KTS-D



Modèle		Série de KTS-D
		72D	100D	150D	200D	252D	300D	480D
Taille intérieure (millimètre)	W	450	500	600	670	700	800	800
	H	400	450	500	600	600	600	800
	D	400	450	500	500	600	650	750
Taille extérieure (millimètre)	W	1490	1540	1640	1720	1750	1850	1850
	H	1790	1840	1890	2000	2000	2000	2200
	D	1600	1700	1830	1850	1930	1980	2500
Examinez le poids		5	10	12	15	18	20	20
Chambre à basse température		-80ºC~-10ºC, temps pré de refroidissement : minute du ≤ 60 de +20ºCto-80ºC
Examinez la chambre		-65ºC~+150ºC
Chambre à hautes températures		+60ºC~+200ºC, à moins de 20 minute, préchauffant le temps
Temps de transition		≤15S
Temps de rétablissement		Minute à hautes températures de l'exposition 30 pour atteindre et stabiliser le temp chaud requis de l'échantillon d'essai
		Minute à basse température de l'exposition 30 pour atteindre et stabiliser le temp froid requis de l'échantillon d'essai
		minute du ≤ 5
Temp ambiant.		+5ºC~+35ºC
Puissance		C.A. 380±10% 50Hz, 3 la phase 4 câble des fils de +Ground

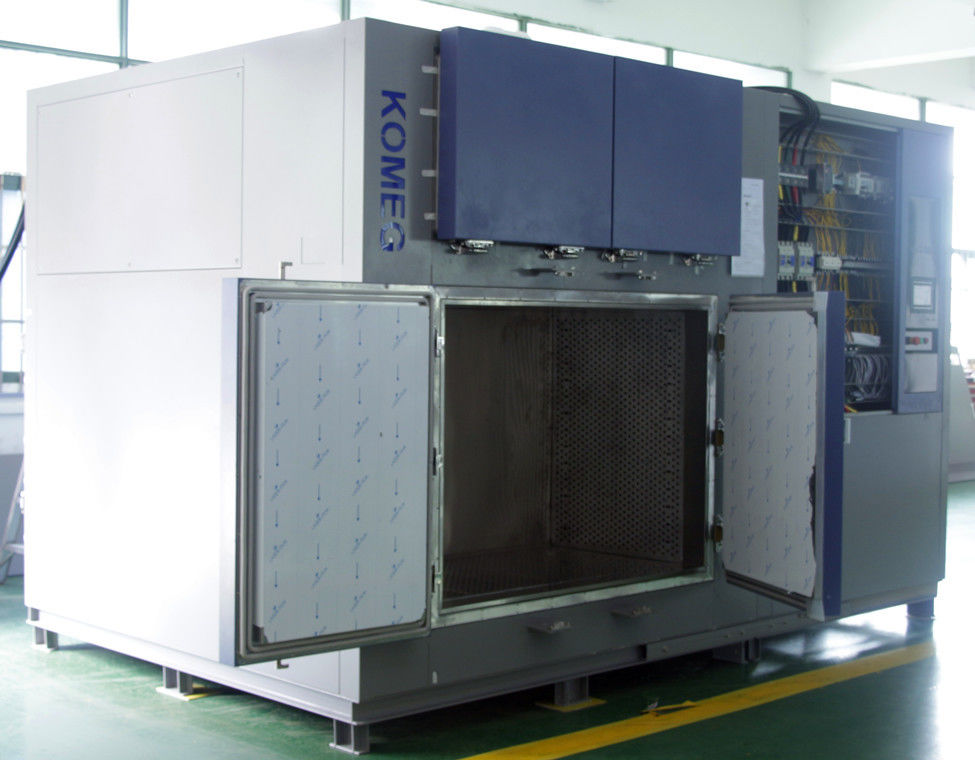

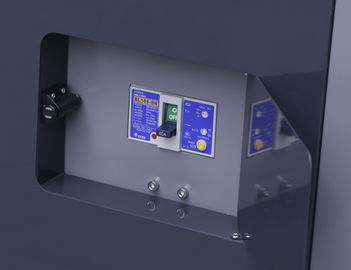

4. La chambre de choc thermique détaille l'image :
