Chambre de choc thermique de la température de ciel et terre pour des essais de performances de l'électronique |
Détails sur le produit:
Conditions de paiement et expédition:
|
Modèle de chambre: | Série de noeuds | Taille de volume de chambre: | 27L à 480L |
---|---|---|---|
Chaîne de choc: | -55ºC~+150ºC | La température maximale: | 200°C |
La plus basse température: | -70°C | Temps de transition: | ≤15S |
Temps de rétablissement: | 5min | Taux de changement de température: | 15 à 50°C/min |
Surligner: | Température chambre de Test choc,chambres d'essai environnemental |
Type anti-déflagrant de forte stabilité chambre de Trois-zone de la serrure 72L d'impact de la température
1. Description et application
Car nous savons que le choc thermique se produit quand un gradient thermique fait augmenter différentes parties d'un objet par différents montants. Cette expansion différentielle peut être comprise en termes d'effort ou de la tension, d'une manière equivalente. À un certain point, cet effort peut dépasser la force du matériel, faisant former une fente. Si rien n'arrête cette fente de la propagation par le matériel, il fera échouer la structure de l'objet. Normalement nous utilisons l'équipement de test de choc thermique pour examiner combien de quantité peut un choc thermique de tenue de produit.
Produits d'expositions d'essai de choc thermique au bas et aux hautes températures alternatifs pour accélérer des échecs provoqués par des cycles de la température ou des chocs thermiques pendant l'utilisation normale. La transition entre les extrémités de la température se produit très rapidement, plus considérablement que 15 °C/min.
2. Principe de fonctionnement
Il y a trois chambres employées pour exécuter l'essai de choc thermique, la chambre à hautes températures, la chambre à basse température et la chambre d'essai. L'échantillon est placé dans la chambre d'essai, la température plus extrême que la température d'essai peut être placée dans la chambre à hautes températures et la chambre à basse température. En faire l'essai de basse température, la porte froide de chambre ouverte, et la chambre à basse température collaborant avec la chambre d'essai.
Une fois convertie en essai à hautes températures, la porte froide de chambre fermée, porte de salle chaude sont ouvertes, et examinent la chambre collaborant avec la chambre à hautes températures. La conversion de l'action mécanique (transférant à partir d'à hautes températures à la basse température ou à la basse température à la haute température) peut être accomplie dans moins que 1second, et la température peut être rapidement stabilisée.
Pendant l'essai entier, l'échantillon d'essai n'est aucun besoin d'être déplacé, et sans n'importe quelle intervention humaine.
3. Spécifications
(1) série de KTS-A
Modèle |
|
||||||||
72A |
100A |
150A |
200A |
252A |
300A |
480A |
|||
Taille intérieure (millimètres) |
W |
450 |
500 |
600 |
670 |
700 |
800 |
800 |
|
H |
400 |
450 |
500 |
600 |
600 |
600 |
800 |
||
D |
400 |
450 |
500 |
500 |
600 |
650 |
750 |
||
Taille extérieure (millimètre) |
W |
1490 |
1540 |
1640 |
1720 |
1750 |
1850 |
1850 |
|
H |
1790 |
1840 |
1890 |
2000 |
2000 |
2000 |
2200 |
||
D |
1600 |
1700 |
1830 |
1850 |
1930 |
1980 |
2500 |
||
Examinez le poids |
5 |
10 |
12 |
15 |
18 |
20 |
20 |
||
Chambre à basse température |
-55ºC~-10ºC, temps pré de refroidissement : minute du ≤ 60 de +20ºCto-55ºC |
||||||||
Examinez la chambre |
-40ºC~+150ºC |
||||||||
Chambre à hautes températures |
+60ºC~+200ºC, à moins de 20 minute, préchauffant le temps |
||||||||
Temps de transition |
≤15S |
||||||||
Temps de rétablissement |
Minute à hautes températures de l'exposition 30 pour atteindre et stabiliser le temp chaud requis de l'échantillon d'essai |
||||||||
Minute à basse température de l'exposition 30 pour atteindre et stabiliser le temp froid requis de l'échantillon d'essai |
|||||||||
minute du ≤ 5 |
|||||||||
Temp ambiant. |
+5ºC~+35ºC |
||||||||
Puissance |
C.A. 380±10% 50Hz, 3 la phase 4 câble des fils de +Ground |
(2) série de KTS-B
Modèle |
|
||||||||
72B |
100B |
150B |
200B |
252B |
300B |
480B |
|||
Taille intérieure (millimètres) |
W |
450 |
500 |
600 |
670 |
700 |
800 |
800 |
|
H |
400 |
450 |
500 |
600 |
600 |
600 |
800 |
||
D |
400 |
450 |
500 |
500 |
600 |
650 |
750 |
||
Taille extérieure (millimètre) |
W |
1490 |
1540 |
1640 |
1720 |
1750 |
1850 |
1850 |
|
H |
1790 |
1840 |
1890 |
2000 |
2000 |
2000 |
2200 |
||
D |
1600 |
1700 |
1830 |
1850 |
1930 |
1980 |
2500 |
||
Examinez le poids (les kilogrammes) |
5 |
10 |
12 |
15 |
18 |
20 |
20 |
||
À basse température. chambre |
-70ºC~-10ºC, temps pré de refroidissement : +20ºC~-70ºC, minute du ≤ 60 |
||||||||
Essai. Chambre |
-55ºC~+150ºC |
||||||||
À hautes températures. la température de chambre |
+60ºC~+200ºC, préchauffant le temps : minute ≤20 |
||||||||
Temps de transition |
≤15S |
||||||||
Temps de rétablissement |
Minute à hautes températures de l'exposition 30 pour atteindre et stabiliser le temp chaud requis de l'échantillon d'essai |
||||||||
Minute à basse température de l'exposition 30 pour atteindre et stabiliser le temp froid requis de l'échantillon d'essai |
|||||||||
minute du ≤ 5 |
|||||||||
Temp ambiant. |
+5ºC~+35ºC |
||||||||
Puissance |
C.A. 380±10% 50Hz, 3 fils des fils +Ground de la phase 4 |
(3) série de KTS-D
Modèle |
|
||||||||
72D |
100D |
150D |
200D |
252D |
300D |
480D |
|||
Taille intérieure (millimètre) |
W |
450 |
500 |
600 |
670 |
700 |
800 |
800 |
|
H |
400 |
450 |
500 |
600 |
600 |
600 |
800 |
||
D |
400 |
450 |
500 |
500 |
600 |
650 |
750 |
||
Taille extérieure (millimètre) |
W |
1490 |
1540 |
1640 |
1720 |
1750 |
1850 |
1850 |
|
H |
1790 |
1840 |
1890 |
2000 |
2000 |
2000 |
2200 |
||
D |
1600 |
1700 |
1830 |
1850 |
1930 |
1980 |
2500 |
||
Examinez le poids |
5 |
10 |
12 |
15 |
18 |
20 |
20 |
||
Chambre à basse température |
-80ºC~-10ºC, temps pré de refroidissement : minute du ≤ 60 de +20ºCto-80ºC |
||||||||
Examinez la chambre |
-65ºC~+150ºC |
||||||||
Chambre à hautes températures |
+60ºC~+200ºC, à moins de 20 minute, préchauffant le temps |
||||||||
Temps de transition |
≤15S |
||||||||
Temps de rétablissement |
Minute à hautes températures de l'exposition 30 pour atteindre et stabiliser le temp chaud requis de l'échantillon d'essai |
||||||||
Minute à basse température de l'exposition 30 pour atteindre et stabiliser le temp froid requis de l'échantillon d'essai |
|||||||||
minute du ≤ 5 |
|||||||||
Temp ambiant. |
+5ºC~+35ºC |
||||||||
Puissance |
C.A. 380±10% 50Hz, 3 la phase 4 câble des fils de +Ground |

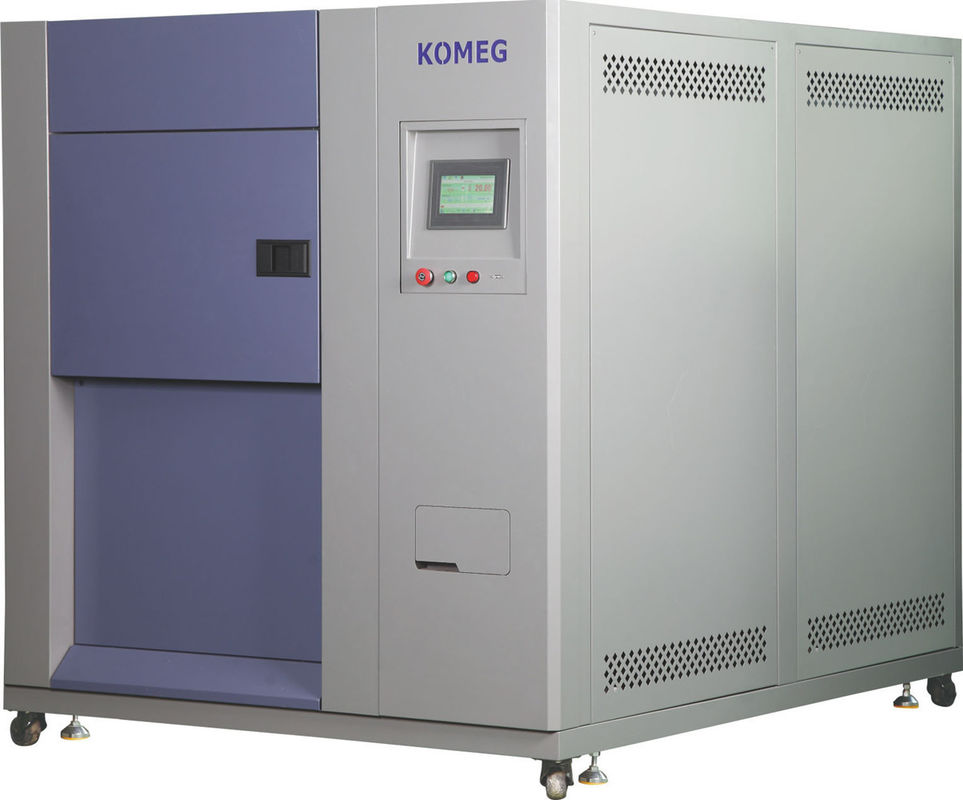

4. Image de produit :
